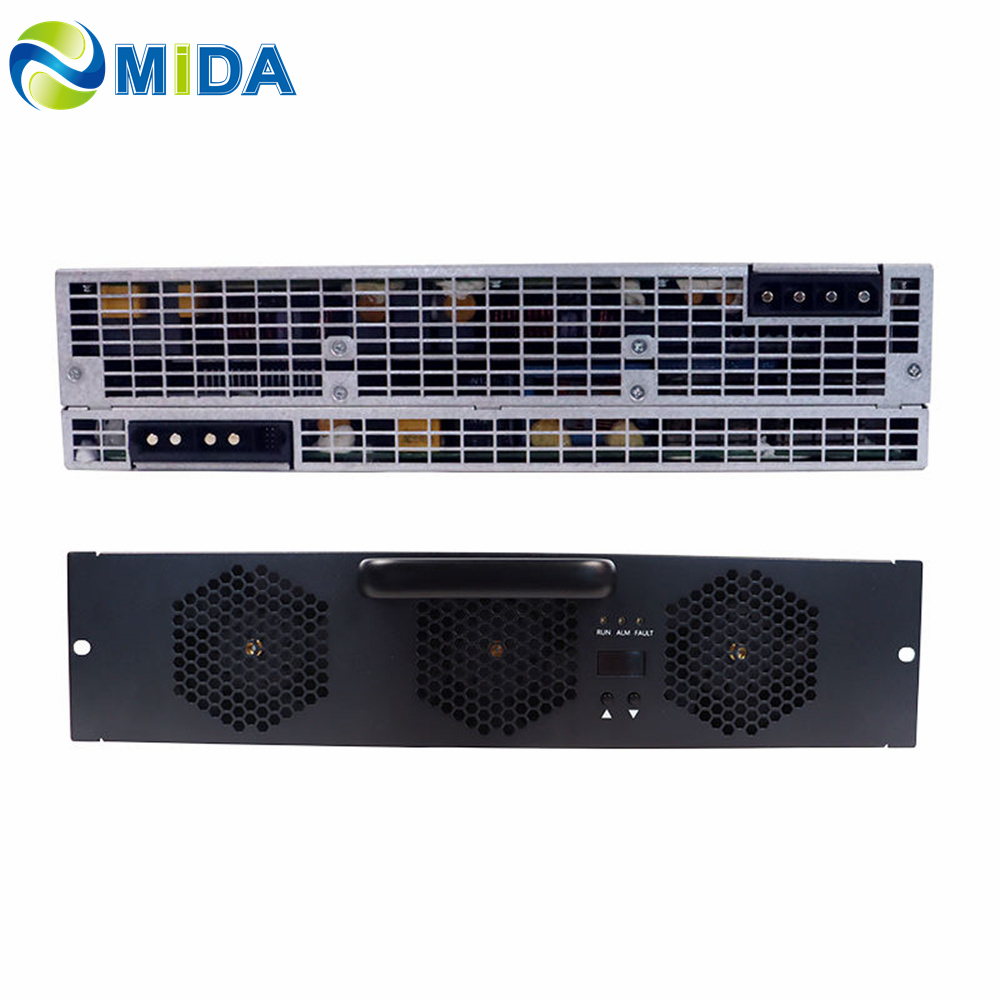

40kW AC DC Charging Module UXR100040 Power Module
បច្ចេកវិទ្យាទំនើប
ម៉ូឌុលថាមពល 30kW ត្រូវបានរចនាដាច់ដោយឡែក គាំទ្រដោតក្តៅ ជាមួយនឹងការដាក់ចេញនូវប្រព័ន្ធធារាសាស្រ្តបញ្ច្រាស ដើម្បីធានាសុវត្ថិភាពផ្ទាល់ខ្លួន និងសុវត្ថិភាពនៃប្រព័ន្ធឆ្នាំងសាក EV ។
ប្រសិទ្ធភាពខ្ពស់ និងការអភិរក្សថាមពល
ទិន្នផលធំទូលាយជួរថាមពលថេរ
ការប្រើប្រាស់ថាមពលរង់ចាំទាបបំផុត។
សីតុណ្ហភាពប្រតិបត្តិការធំទូលាយបំផុត។

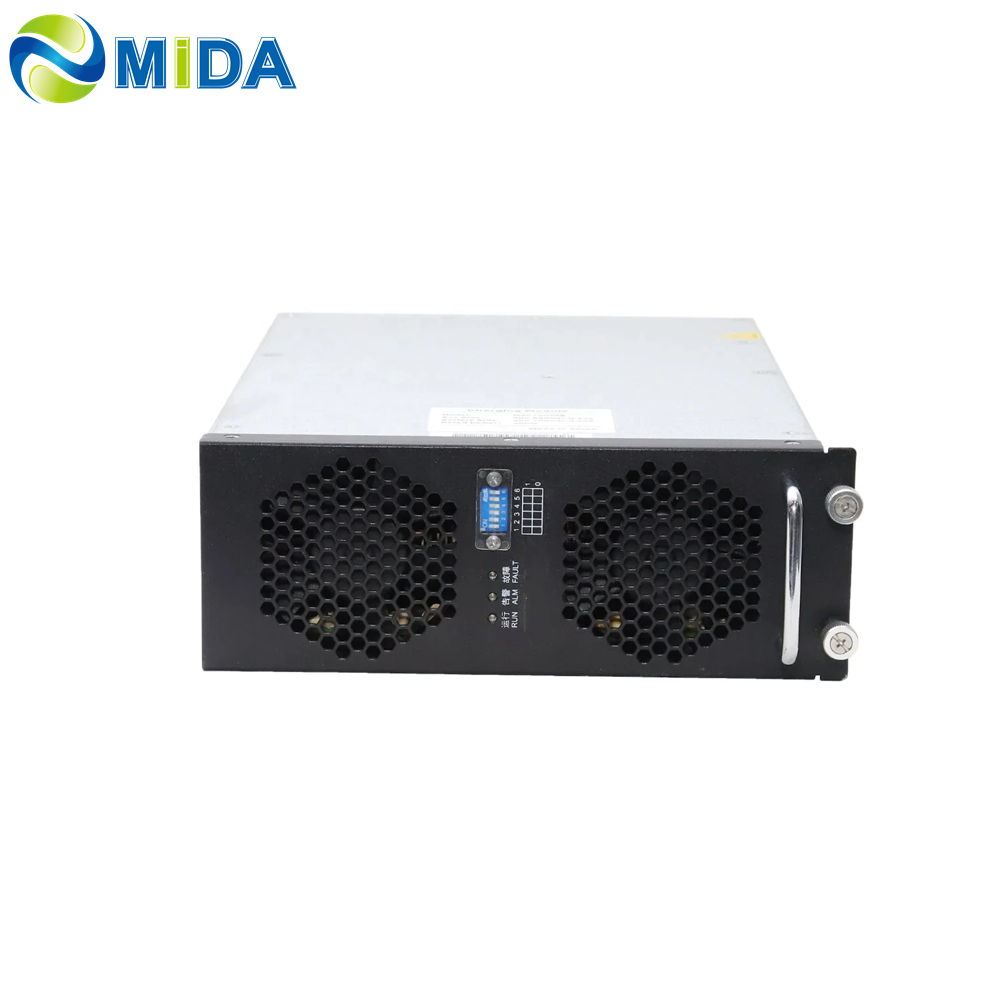

ម៉ូឌុលឆ្នាំងសាក EV 20KW

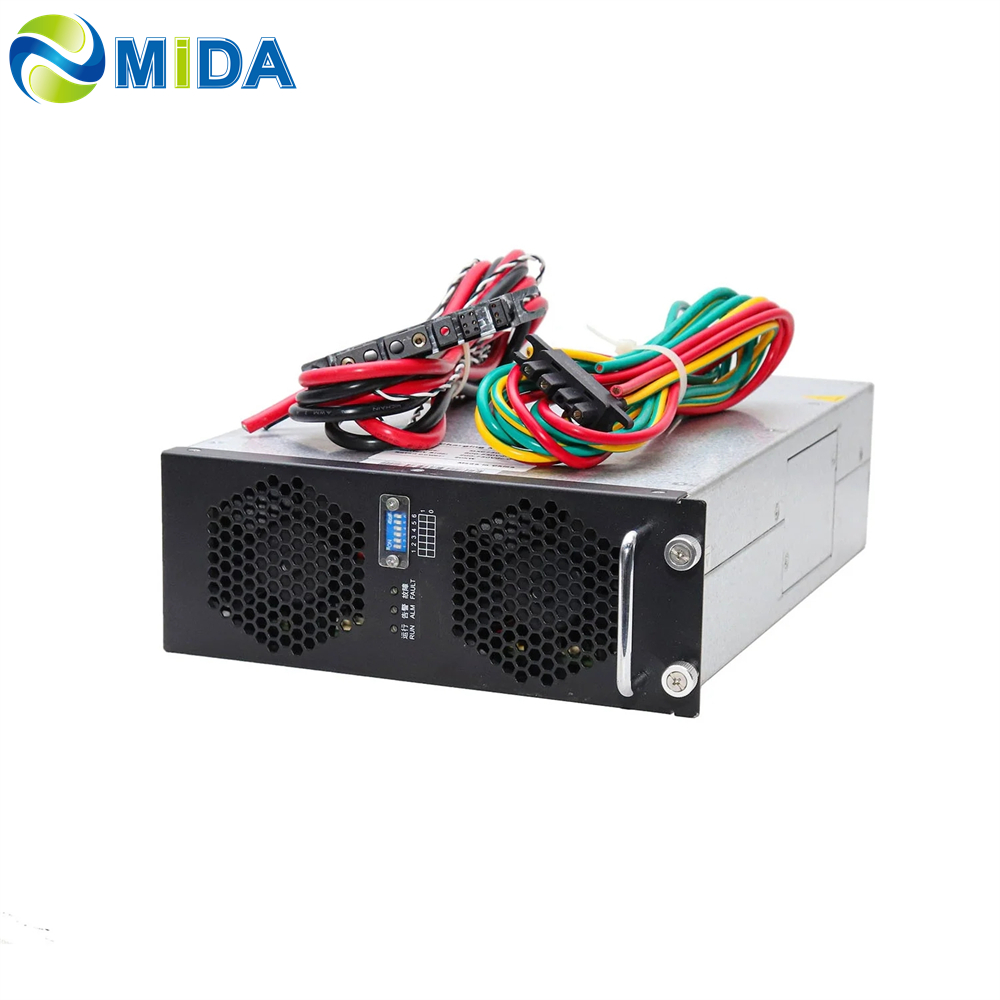

ម៉ូឌុលឆ្នាំងសាក EV 20KW (បញ្ចូលពីរ)
ម៉ូឌុលឆ្នាំងសាក EV 30KW
ម៉ូឌុលឆ្នាំងសាក EV 40KW
ជួរវ៉ុលចេញឆ្ងាយជ្រុល
ឆបគ្នាជាមួយរាល់តម្រូវការសមត្ថភាពថ្ម EV
ជួរទិន្នផលធំទូលាយ 50-1000V ជួបជាមួយប្រភេទរថយន្តនៅលើទីផ្សារ និងសម្របខ្លួនទៅនឹង EVs វ៉ុលខ្ពស់នាពេលអនាគត។
● ស្ថានីយបញ្ចូលថាមពល EV (ឆ្នាំងសាក) 30kw 40kw សៀគ្វីរួមបញ្ចូលគ្នា និងការរចនាសេចក្តីយោង។ សៀគ្វីរួមបញ្ចូលគ្នា និងការរចនាសេចក្តីយោងរបស់យើងជួយអ្នកបង្កើតម៉ូឌុលថាមពលដ៏ឆ្លាតវៃ និងមានប្រសិទ្ធភាពជាងមុន ដែលអាចសាករថយន្តអគ្គិសនី (evs) ។ មិនថាវាជាដំណាក់កាលកែតម្រូវកត្តាថាមពល (pfc) ឬការរចនាដំណាក់កាលថាមពល dc/dc ទេ យើងមានសៀគ្វីត្រឹមត្រូវក្នុងការរចនាម៉ូឌុលថាមពល ev ប្រកបដោយប្រសិទ្ធភាព។
● MIDA EV Charging Module Support CCS1, CCS2, CHAdeMO, GB/T និងប្រព័ន្ធផ្ទុកថាមពល។
● MIDA EV Power Module បំពេញតាមនិន្នាការនាពេលអនាគតនៃការសាកថាមពលអគ្គិសនីខ្ពស់នៃយានយន្តអគ្គិសនី ដែលអាចប្រើបានជាមួយកម្មវិធីសាកថ្មផ្សេងៗ និងប្រភេទរថយន្ត។
ការគ្រប់គ្រងឆ្លាតវៃ ដើម្បីសុវត្ថិភាព និង
ការសាកថ្មដែលអាចទុកចិត្តបាន។
លក្ខណៈបច្ចេកទេស
| ម៉ូឌុលសាក DC 40KW | ||
| លេខម៉ូដែល | UXR100040 | |
| ការបញ្ចូល AC | ការវាយតម្លៃបញ្ចូល | 285Vac ~ 475Vac |
| ការតភ្ជាប់បញ្ចូល AC | 3L + PE | |
| ប្រេកង់បញ្ចូល | 50 ± 5 ហឺត | |
| កត្តាថាមពលបញ្ចូល | ≥0.99 | |
| ការការពារលើសវ៉ុលបញ្ចូល | 490 ± 10Vac | |
| ការការពារវ៉ុលបញ្ចូល | 270 ± 10Vac | |
| ទិន្នផល DC | ការវាយតម្លៃថាមពលទិន្នផល | 40 kW |
| ជួរវ៉ុលលទ្ធផល | 100Vdc ~ 1000Vdc | |
| ទិន្នផលជួរបច្ចុប្បន្ន | 0.5-67A | |
| ទិន្នផលជួរថាមពលថេរ | នៅពេលដែលវ៉ុលលទ្ធផលគឺ 300-1000Vdc ថេរ 20kW នឹងបញ្ចេញ | |
| ប្រសិទ្ធភាពខ្ពស់បំផុត | ≥ 96% | |
| ពេលវេលាចាប់ផ្តើមទន់ | ៣-៨ វិ | |
| ការការពារសៀគ្វីខ្លី | ការការពារការវិលត្រឡប់មកវិញដោយខ្លួនឯង។ | |
| ភាពត្រឹមត្រូវនៃបទបញ្ជាវ៉ុល | ≤±0.5% | |
| THD | ≤5% | |
| ភាពត្រឹមត្រូវនៃបទប្បញ្ញត្តិបច្ចុប្បន្ន | ≤± 1% | |
| អតុល្យភាពនៃការចែករំលែកបច្ចុប្បន្ន | ≤± 5% | |
| ប្រតិបត្តិការ បរិស្ថាន | សីតុណ្ហភាពប្រតិបត្តិការ (°C) | -40˚C ~ +75˚C, derating ពី 55˚C |
| សំណើម (%) | ≤95% RH, មិន condensing | |
| កម្ពស់ (ម) | ≤2000m, derating លើសពី 2000m | |
| វិធីសាស្រ្តត្រជាក់ | កង្ហារត្រជាក់ | |
| មេកានិក | ការប្រើប្រាស់ថាមពលរង់ចាំ | <10W |
| ពិធីសារទំនាក់ទំនង | អាច | |
| ការកំណត់អាសយដ្ឋាន | ការបង្ហាញអេក្រង់ឌីជីថល ប្រតិបត្តិការគ្រាប់ចុច | |
| វិមាត្រម៉ូឌុល | 460*218*84mm (L*W*H) | |
| ទំងន់ (គីឡូក្រាម) | ≤ 13Kg | |
| ការការពារ | ការការពារការបញ្ចូល | OVP, OCP, OPP, OTP, UVP, ការការពារការកើនឡើង |
| ការការពារទិន្នផល | SCP, OVP, OCP, OTP, UVP | |
| អ៊ីសូឡង់អគ្គិសនី | ទិន្នផល DC អ៊ីសូឡង់និងធាតុបញ្ចូល AC | |
| MTBF | 500 000 ម៉ោង។ | |
| បទប្បញ្ញត្តិ | វិញ្ញាបនបត្រ | UL2202, IEC61851-1, IEC61851-23, IEC61851-21-2 ថ្នាក់ B |
| សុវត្ថិភាព | CE, TUV | |
លក្ខណៈពិសេសស្នូល
1, ម៉ូឌុលឆ្នាំងសាក UXR100040 គឺជាម៉ូឌុលថាមពលខាងក្នុងសម្រាប់ស្ថានីយ៍សាក UXR100040 DC (គំនរ) ហើយបំលែងថាមពល AC ទៅជា DC ដើម្បីសាករថយន្ត។ ម៉ូឌុលឆ្នាំងសាកត្រូវប្រើចរន្ត 3 ដំណាក់កាល ហើយបន្ទាប់មកបញ្ចេញវ៉ុល DC ជា 150VDC-1000VDC ជាមួយនឹងទិន្នផល DC ដែលអាចលៃតម្រូវបាន ដើម្បីបំពេញតាមតម្រូវការកញ្ចប់ថ្មជាច្រើន។
2, ម៉ូឌុលឆ្នាំងសាក 30kw 40kw UXR100040 ev ត្រូវបានបំពាក់ដោយមុខងារ POST (ថាមពលលើការធ្វើតេស្តដោយខ្លួនឯង) ការបញ្ចូល AC ពីលើ/ក្រោមការការពារវ៉ុល ទិន្នផលលើសពីការការពារវ៉ុល ការការពារលើសពីសីតុណ្ហភាព និងលក្ខណៈពិសេសផ្សេងទៀត។ អ្នកប្រើប្រាស់អាចភ្ជាប់ម៉ូឌុលឆ្នាំងសាកច្រើនក្នុងលក្ខណៈស្របគ្នាទៅនឹងគណៈរដ្ឋមន្ត្រីផ្គត់ផ្គង់ថាមពលតែមួយ ហើយយើងធានាថាការភ្ជាប់ឆ្នាំងសាក EV ច្រើនរបស់យើងមានភាពជឿជាក់ខ្ពស់ អនុវត្តបាន ប្រសិទ្ធភាព និងត្រូវការការថែទាំតិចតួចបំផុត។
3, MIDA EV Charger Module UXR100040 ម៉ូឌុលថាមពលដែលអាចបត់បែនបាន ដែលអាចទុកចិត្តបាន និងមានតម្លៃទាបសម្រាប់ស្ថានីយ៍សាក EV (ឆ្នាំងសាក)។ ម៉ូឌុលសាក MD ស៊េរី ac/dc គឺជាផ្នែកថាមពលដ៏សំខាន់នៃឆ្នាំងសាកលឿន dc ev ដែលបំប្លែង AC ទៅជា dc ហើយបន្ទាប់មកសាករថយន្តអគ្គិសនី ដោយផ្តល់នូវការផ្គត់ផ្គង់ dc ដែលអាចទុកចិត្តបានសម្រាប់ឧបករណ៍តម្រូវឱ្យប្រើម៉ូឌុលថាមពល dc ev ។
គុណសម្បត្តិ
ជម្រើសច្រើន។
ថាមពលខ្ពស់ដូចជា 20kW, 30kW, 40kW UXR100040 ម៉ូឌុលថាមពល
វ៉ុលលទ្ធផលរហូតដល់ 1000V
ភាពជឿជាក់ខ្ពស់។
- ការត្រួតពិនិត្យសីតុណ្ហភាពទូទៅ
- ការការពារជាតិសំណើម ការបាញ់អំបិល និងផ្សិត
- MTBF > 100,000 ម៉ោង។
សុវត្ថិភាពនិងសុវត្ថិភាព
ជួរវ៉ុលបញ្ចូលធំទូលាយ 270 ~ 480V AC
ជួរសីតុណ្ហាភាពការងារធំទូលាយ -30 ° C ~ + 50 ° C
ការប្រើប្រាស់ថាមពលទាប
មុខងារដំណេកពិសេស ថាមពលតិចជាង 2W
ប្រសិទ្ធភាពបំប្លែងខ្ពស់រហូតដល់ 96%
របៀបប៉ារ៉ាឡែលឆ្លាតវៃ ធ្វើការជាមួយប្រសិទ្ធភាពល្អបំផុត
កម្មវិធី
1, ម៉ូឌុលឆ្នាំងសាកអាចត្រូវបានប្រើនៅលើស្ថានីយ៍សាកថ្មលឿន DC សម្រាប់រថយន្ត EV និង E-buses ។
ចំណាំ៖ ម៉ូឌុលឆ្នាំងសាកមិនអនុវត្តចំពោះឆ្នាំងសាកនៅលើយន្តហោះទេ (ក្នុងរថយន្ត)។
2, ម៉ូឌុលឆ្នាំងសាក UXR100040 ត្រូវបានបំពាក់ដោយការការពារលើសវ៉ុលបញ្ចូល ការជូនដំណឹងក្រោមវ៉ុល ទិន្នផលលើសចរន្ត និងមុខងារការពារសៀគ្វីខ្លី។ ម៉ូឌុលឆ្នាំងសាកអាចត្រូវបានភ្ជាប់នៅក្នុងប្រព័ន្ធប៉ារ៉ាឡែល ដែលអនុញ្ញាតឱ្យមានការដោះដូរក្តៅ និងការថែទាំកាន់តែងាយស្រួល។ នេះក៏ធានាផងដែរនូវការអនុវត្ត និងភាពជឿជាក់នៃប្រព័ន្ធ។
3, ម៉ូឌុលឆ្នាំងសាក UXR100040 គឺជាម៉ូឌុលថាមពលខាងក្នុងសម្រាប់ស្ថានីយ៍សាក DC (គំនរ) ហើយបំប្លែងថាមពល AC ទៅជា DC ដើម្បីសាករថយន្ត។ ម៉ូឌុលឆ្នាំងសាកយកចរន្តបញ្ចូល 3 ដំណាក់កាល ហើយបន្ទាប់មកបញ្ចេញវ៉ុល DC ជា 200VDC-500VDC/300VDC-750VDC/150VDC-1000VDC ជាមួយនឹងទិន្នផល DC ដែលអាចលៃតម្រូវបាន ដើម្បីបំពេញតាមតម្រូវការកញ្ចប់ថ្មជាច្រើន។
4, ម៉ូឌុលឆ្នាំងសាក UXR100040 ត្រូវបានបំពាក់ដោយមុខងារ POST (សាកល្បងថាមពលដោយខ្លួនឯង) ការបញ្ចូល AC ពីលើ/ក្រោមការការពារវ៉ុល ទិន្នផលលើសពីការការពារវ៉ុល ការការពារលើសពីសីតុណ្ហភាព និងលក្ខណៈពិសេសផ្សេងទៀត។ អ្នកប្រើប្រាស់អាចភ្ជាប់ម៉ូឌុលឆ្នាំងសាកច្រើនក្នុងលក្ខណៈស្របគ្នាទៅនឹងគណៈរដ្ឋមន្ត្រីផ្គត់ផ្គង់ថាមពលតែមួយ ហើយយើងធានាថាការភ្ជាប់ឆ្នាំងសាក EV ច្រើនរបស់យើងមានភាពជឿជាក់ខ្ពស់ អនុវត្តបាន ប្រសិទ្ធភាព និងត្រូវការការថែទាំតិចតួចបំផុត។
