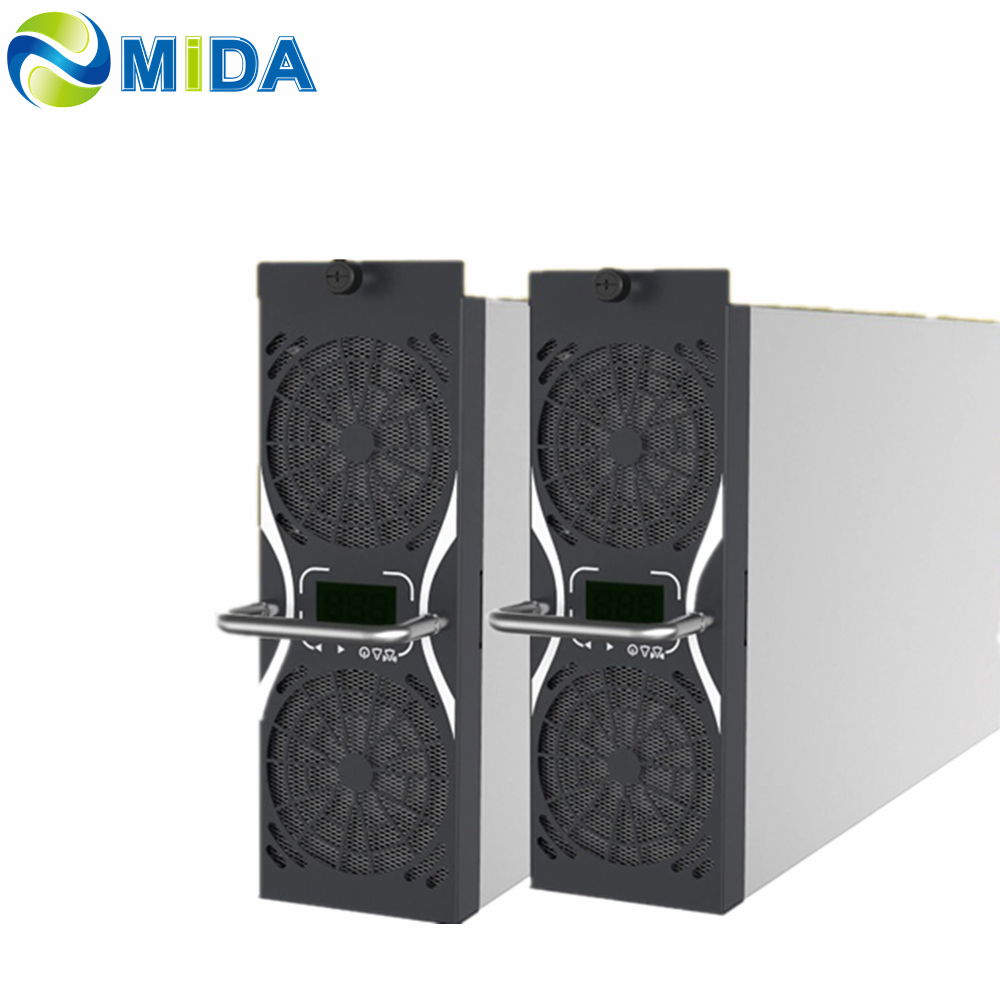

SER100020K2C EV hleðslueining 200V-1000V DC DC 20kw Power Module Valin mynd
  • SER100020K2C EV hleðslueining 200V-1000V DC DC 20kw Power Module
  • SER100020K2C EV hleðslueining 200V-1000V DC DC 20kw Power Module
  • SER100020K2C EV hleðslueining 200V-1000V DC DC 20kw Power Module
  • SER100020K2C EV hleðslueining 200V-1000V DC DC 20kw Power Module
  • SER100020K2C EV hleðslueining 200V-1000V DC DC 20kw Power Module
  • SER100020K2C EV hleðslueining 200V-1000V DC DC 20kw Power Module

SER100020K2C EV hleðslueining 200V-1000V DC DC 20kw Power Module

SER100020K2C 20kW tvíátta DC DC hleðslueining Afhleðsluafl
20kW DC DC EV hleðslueining DC Power Converter fyrir DC hleðslustöð


  • Gerð nr.:SER100020K2C
  • Inntaksspenna:200V ~ 1000VDC
  • Málúttaksstyrkur:20kW
  • Útgangsspennusvið:300Vdc ~ 1000Vdc
  • Hámarks skilvirkni:≥ 96%
  • Power Factor:≥0,99
  • Núverandi reglugerðarnákvæmni:≤±1%
  • Samskiptareglur:GETUR
  • Rekstrarhitastig:－40℃～＋75℃
    • WhatsApp Skype Tölvupóstur

    Upplýsingar um vöru

    Vörumerki

    Háþróuð tækni

    Þessi SER100020K2C 20kw DC hleðslueining styður DC og DC tvískiptur inntaksstillingu, sem sameinar hleðslu rafhlöðu frá rafmagnsnetinu og hleðslu ökutækis með rafhlöðu. Á sama tíma uppfyllir það stærðarkröfur þriggja sameinaðra eininga State Grid.

    5

    Mikil afköst og orkusparnaður

    2

    Breitt framleiðsla stöðugt aflsvið

    1

    Ofurlítil orkunotkun í biðstöðu

    3

    Ofurbreitt vinnsluhitastig

    20kw DC hleðslueining

    20KW EV hleðslutæki

    20KW EV hleðslutæki ((DC-DC)

    30KW EV hleðslutæki

    40KW EV hleðslutæki

    20kw EV hleðslueining

    OFURBREIT ÚTTAKSSPENNINGARVIÐ
    SAMRÆMAR VIÐ SÉR EV KRÖFUR um RAFHLEYÐU

    50-1000V mjög breitt úttakssvið, uppfyllir bílategundir á markaðnum og aðlagast háspennu rafbílum í framtíðinni.

    ● SER100020K2C 20KW DC hleðslueining Samhæft við núverandi 200V-800V vettvang og veitir fulla hleðslu fyrir framtíðarþróun yfir 900V sem er fær um að forðast fjárfestingar í uppfærslubyggingu háspennu EV hleðslutækis.

    ● Styðja CCS1, CCS2, CHAdeMO, GB/T og orkugeymslukerfi.

    ● SER100020K2C Power Module Hittu framtíðarþróun háspennuhleðslu rafknúinna ökutækja, samhæft við ýmis hleðsluforrit og bílategundir.

    mynd 2 (1)

    VIÐSKIPTI STJÓRN FYRIR ÖRYGGI OG
    Áreiðanleg hleðslueining

    mynd 6

    Tæknilýsing

    20KW DC hleðslueining (tveggja inntak)
    Gerð nr. SER100020K2C
    AC inntak Einkunn inntaks 304Vac ～ 470Vac, þriggja fasa + hlífðarjörð
    AC inntakstenging 3L + PE
    Inntakstíðni 50/60±5Hz
    Inntaksaflsstuðull ≥0,99
    Yfirspennuvörn fyrir inntak 490±10Vac
    Inntaks undirspennuvörn 270±10Vac
    DC úttak Málúttaksstyrkur 20kW
    Útgangsspennusvið 200V ~ 1000VDC
    Úttaksstraumsvið 0,5-67A
    Úttaks stöðugt aflsvið Þegar úttaksspenna er 300V ~ 1000VDC mun stöðugt 20kW gefa út
    Hámarks skilvirkni ≥ 96%
    Mjúkur upphafstími 3-8s
    Skammhlaupsvörn Sjálfríðsvörn
    Nákvæmni spennureglugerðar ≤±0,5%
    THD ≤5%
    Núgildandi reglugerðarnákvæmni ≤±1%
    Núverandi ójafnvægi í deilingu ≤±5%
    Rekstur
    Umhverfi    		 Rekstrarhiti (°C) -40˚C ~ +75˚C, frá 55˚C
    Raki (%) ≤95% RH, ekki þéttandi
    Hæð (m) ≤2000m, niðurfelling yfir 2000m
    Kæliaðferð Viftukæling
    Vélrænn Rafmagnsnotkun í biðstöðu <10W
    Samskiptabókun GETUR
    Heimilisfangsstilling Stafrænn skjár, takkaaðgerð
    Mál stærð 460*218*84mm (L*B*H)
    Þyngd (kg) ≤ 13 kg
    Vernd Inntaksvörn OVP, OCP, OPP, OTP, UVP, bylgjuvörn
    Output Protection SCP, OVP, OCP, OTP, UVP
    Rafmagns einangrun Einangrað DC úttak og AC inntak
    MTBF 500 000 klukkustundir
    reglugerð Vottorð UL2202, IEC61851-1, IEC61851-23, IEC61851-21-2 flokkur B
    Öryggi CE, TUV

    Kjarnaeiginleikar

    SER100020K2C 20kw DC hleðslutækið er innri orkueiningin fyrir DC hleðslustöðvar (hrúgur), og breytir AC og DC orku í DC til að hlaða farartæki. Hleðslutækið tekur 3-fasa strauminntak og gefur síðan frá sér DC spennuna sem 150VDC-1000VDC, með stillanlegum DC útgangi til að mæta ýmsum kröfum um rafhlöðupakka.

    20kW tvíátta hleðslutækið SER100020K2C er búið POST (power on self-test) virkni, AC eða DC inntak yfir/undir spennu vernd, framleiðsla yfir spennu vernd, ofhita vörn og öðrum eiginleikum. Notendur geta tengt margar hleðslueiningar á samhliða hátt við einn aflgjafaskáp og við ábyrgjumst að fjölmörg rafhleðslutæki okkar séu mjög áreiðanleg, nothæf, skilvirk og þurfa mjög lítið viðhald.

    Kostir

    Margir valkostir

    Mikið afl sem SER100020K2C 20kW DC hleðslueining
    Útgangsspenna allt að 1000V

    Mikill áreiðanleiki

    • Heildarhitaeftirlit
    • Varnir gegn raka, saltúða og sveppum
    • MTBF > 100.000 klst

    Öruggt og öruggt

    Breitt innspennusvið 270~480V AC
    Breitt vinnuhitasvið -30°C~+50°C

    Lítil orkunotkun

    Einstök svefnstilling, minna en 2W afl
    Mikil viðskipti skilvirkni allt að 96% UXC95050B DC hleðslueining
    Greindur samhliða stilling, vinnur með bestu skilvirkni

    Umsóknir

    1, DC DC 20kw hleðslutækið SER100020K2C er hægt að nota á DC hraðhleðslustöðvum fyrir rafbíla og rafbíla.

    2, SER100020K2C 20kw DC DC hleðslutækið er búið inntaksofspennuvörn, undirspennuviðvörun, útstreymi yfirstraums og skammhlaupsvörn. Hægt er að tengja hleðslutækið í samhliða kerfi, sem gerir kleift að skipta um hita og auðvelda viðhald. Þetta tryggir einnig nothæfi og áreiðanleika kerfisins.
    3, Tvíátta hleðslutækið SER100020K2C er innri orkueiningin fyrir DC hleðslustöðvar (hrúgur) og umbreytir AC orku í DC til að hlaða farartæki. Hleðslutækið tekur 3-fasa strauminntak og gefur síðan út DC spennuna sem 200VDC-500VDC/300VDC-750VDC/150VDC-1000VDC, með stillanlegu DC úttak til að mæta ýmsum kröfum um rafhlöðupakka.

    4, SER100020K2C 20kw DC hleðslutækið er búið POST (power on self-test) aðgerð, AC inntak yfir/undir spennu vernd, framleiðsla yfir spennu vernd, ofhita vernd og öðrum eiginleikum. Notendur geta tengt margar hleðslueiningar á samhliða hátt við einn aflgjafaskáp og við ábyrgjumst að fjölmörg rafhleðslutæki okkar séu mjög áreiðanleg, nothæf, skilvirk og þurfa mjög lítið viðhald.

    5,1000V 20kW DC DC EV hleðslutæki Power Module SER100020K2C fyrir 120kW EV hraðhleðslustöð.
