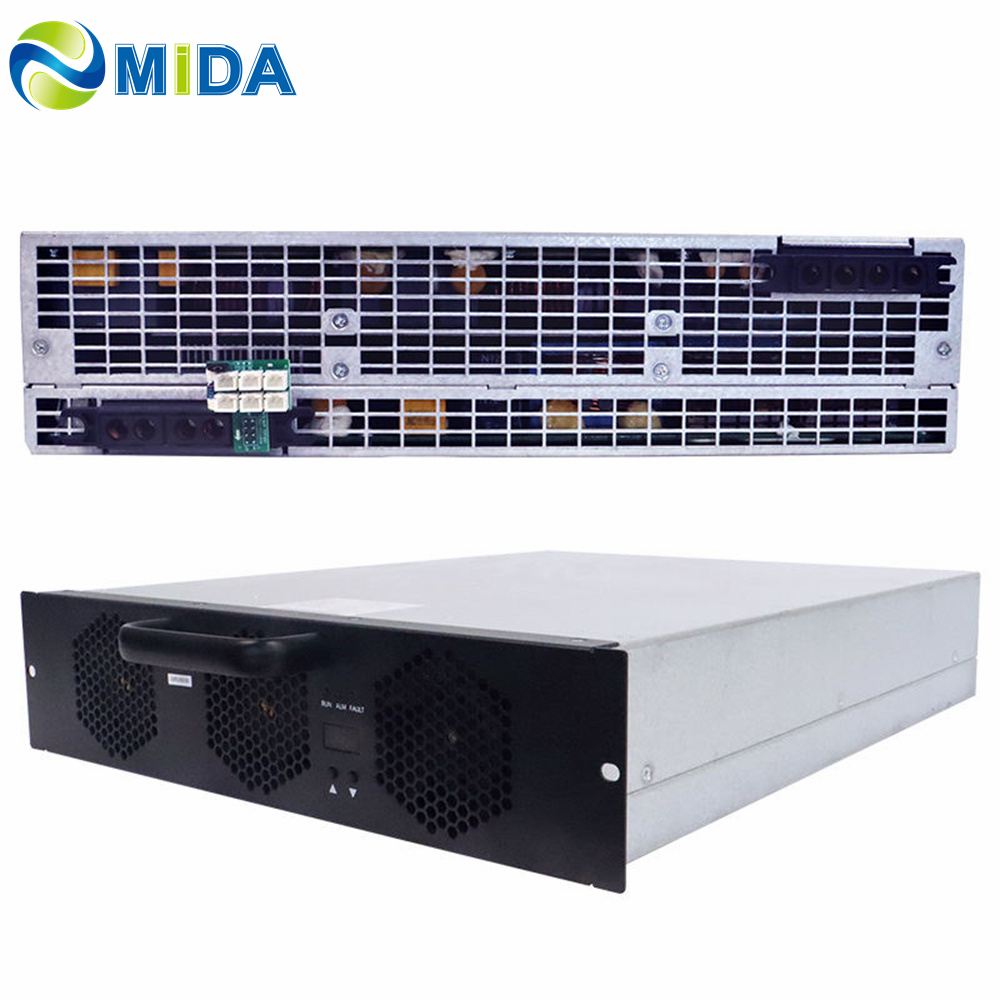

20kW-ko zuzengailua kargatzeko modulua NXR100020 AC DC bihurgailuaren potentzia-modulua Irudi nabarmena
  • 20kW zuzentzaile kargatzeko modulua NXR100020 AC DC bihurgailuaren potentzia modulua
  • 20kW zuzentzaile kargatzeko modulua NXR100020 AC DC bihurgailuaren potentzia modulua
  • 20kW zuzentzaile kargatzeko modulua NXR100020 AC DC bihurgailuaren potentzia modulua
  • 20kW zuzentzaile kargatzeko modulua NXR100020 AC DC bihurgailuaren potentzia modulua
  • 20kW zuzentzaile kargatzeko modulua NXR100020 AC DC bihurgailuaren potentzia modulua
  • 20kW zuzentzaile kargatzeko modulua NXR100020 AC DC bihurgailuaren potentzia modulua
  • 20kW zuzentzaile kargatzeko modulua NXR100020 AC DC bihurgailuaren potentzia modulua

20kW zuzentzaile kargatzeko modulua NXR100020 AC DC bihurgailuaren potentzia modulua

Ibilgailu elektrikoen autoak kargatzeko geltokia EV kargagailu modulua 20kw 30kw 40kw
20kW EV kargatzeko modulua DC kargagailurako 1000V DC potentzia bihurgailua


  • Eredu zenbakia:NXR100020
  • Sarrerako tentsioa:285Vac ～ 475Vac, trifasikoa + Lurra babeslea
  • Irteera-potentzia nominala:20kW
  • Irteerako tentsio-barrutia:100Vdc ~ 1000Vdc, balio lehenetsia: 200Vdc
  • Eraginkortasun gorena:≥ %96
  • Potentzia-faktorea:≥0,99
  • Egungo araudiaren zehaztasuna:≤±% 1
  • Komunikazio protokoloa:CAN
  • Funtzionamendu-tenperatura:－40℃～＋75℃
    • WhatsApp Skype Posta elektronikoa

    Produktuaren xehetasuna

    Produktuen etiketak

    TEKNOLOGIA AURRERATUA

    NXR100020 kargatzeko modulu honek AC eta DC sarrera bikoitzeko modua onartzen du, bateriaren sare elektrikoaren bidez kargatzea eta ibilgailua bateriaren bidez kargatzea konbinatzen dituena. Aldi berean, State Grid-eko hiru modulu bateratuen tamaina-eskakizunak betetzen ditu.

    5

    Eraginkortasun handiko eta energia-kontserbazioa

    2

    Irteera konstanteko potentzia sorta zabala

    1

    Erreserba-kontsumo oso baxua

    3

    Funtzionamendu-tenperatura ultra-zabala

    EV-Kargatzeko-Modulua-10

    20KW EV kargagailu modulua

    20KW EV kargagailu modulua (bi sarrera)

    30KW EV kargagailu modulua

    40KW EV kargagailu modulua

    20kw EV kargatzeko potentzia-modulua

    IRTEERAKO TENTSIO URTE ULTRA ZABAL
    EV BATERIA GAINERAKO ESKAKIZUNAK BATERAGARRIA

    50-1000V-ko irteera-sorta ultra zabala, merkatuan dauden auto motak betetzen ditu eta etorkizunean tentsio handiko EV-etara egokitu.

    ● Dauden 200V-800V plataformarekin bateragarria da eta 900V-tik gorako etorkizuneko garapenerako potentzia osoa kargatzen du, tentsio handiko EV kargagailuen berritze eraikuntzan inbertsioak saihesteko gai dena.

    ● Onartu CCS1, CCS2, CHAdeMO, GB/T eta energia biltegiratzeko sistema.

    ● Ezagutu ibilgailu elektrikoen tentsio handiko kargaren etorkizuneko joera, kargatzeko hainbat aplikazio eta auto motarekin bateragarria.

    irudia 2 (1)

    KONTROL ADIMUNAK SEGURRA ETA
    KARGATZEKO MODULU FIDAGARRIA

    irudia 6

    Zehaztapenak

    20KW DC kargatzeko modulua (bi sarrera)
    Eredu zenbakia. NXR100020
    AC Sarrera Sarrerako balorazioa 285Vac ～ 475Vac, trifasikoa + Lurra babeslea
    AC sarrerako konexioa 3L + PE
    Sarrerako maiztasuna 50/60±5Hz
    Sarrerako potentzia-faktorea ≥0,99
    Sarrerako gaintentsioaren babesa 490±10Vac
    Sarrerako azpitentsioaren babesa 270±10Vac
    DC Irteera Irteera-potentzia nominala 20kW
    Irteerako tentsio-tartea 100Vdc ~ 1000Vdc, balio lehenetsia: 200Vdc
    Irteera-korrontearen barrutia 0,5-67A
    Irteera potentzia konstantea Irteerako tentsioa 300-1000Vdc denean, 20kW konstante aterako dira
    Eraginkortasun gorena ≥ %96
    Soft Start Time 3-8s
    Zirkuitu Laburren Babesa Norberak atzera egiteko babesa
    Tentsioaren erregulazioaren zehaztasuna ≤±% 0,5
    THD ≤%5
    Indarreko araudiaren zehaztasuna ≤±% 1
    Egungo partekatzea desoreka ≤±%5
    Funtzionamendua
    Ingurumena    		 Funtzionamendu-tenperatura (°C) -40˚C ~ +75˚C, 55˚C-tik behera
    Hezetasuna (%) ≤% 95 RH, kondentsaziorik gabekoa
    Altuera (m) ≤2000m, 2000m-tik gorako beherakada
    Hozteko metodoa Fan hoztea
    Mekanikoa Erreserbako energia-kontsumoa <10W
    Komunikazio Protokoloa CAN
    Helbide ezarpena Pantaila digitala, teklaren funtzionamendua
    Moduluaren Dimentsioa 460*218*84mm (L*W*H)
    Pisua (kg) ≤ 13Kg
    Babesa Sarreraren babesa OVP, OCP, OPP, OTP, UVP, Surge babesa
    Irteeraren babesa SCP, OVP, OCP, OTP, UVP
    Isolamendu Elektrikoa Isolatutako DC irteera eta AC sarrera
    MTBF 500.000 ordu
    Araudia Ziurtagiria UL2202, IEC61851-1, IEC61851-23, IEC61851-21-2 B Klasea
    Segurtasuna CE, TUV

    Oinarrizko ezaugarriak

    NXR100020 kargagailu-modulua DC kargatzeko estazioetarako (pilak) barneko potentzia-modulua da eta AC eta DC energia DC bihurtzen dute ibilgailuak kargatzeko. Kargagailuaren moduluak 3 faseko korronte sarrera hartzen du eta, ondoren, DC tentsioa 150VDC-1000VDC gisa irteten du, DC irteera erregulagarri batekin bateria paketeen hainbat baldintza betetzeko.

    NXR100020 20kW-ko kargagailu-modulua POST (autotest on power on) funtzio batekin hornituta dago, AC edo DC sarrerako tentsioaren gain/azpiko babesa, irteerako tentsioaren gaineko babesa, tenperatura gehiegizko babesa eta beste ezaugarri batzuk. Erabiltzaileek hainbat kargagailu-modulu paraleloan konekta ditzakete elikadura-hornidura armairu batera, eta gure EV kargagailu anitz konektatu oso fidagarriak, aplikagarriak, eraginkorrak eta oso mantentze gutxi behar direla bermatzen dugu.

    Abantailak

    Aukera anitz

    Potentzia handia 20 kW NXR100020 kargatzeko modulua bezala
    Irteerako tentsioa 1000V-ra arte

    Fidagarritasun handia

    • Tenperaturaren jarraipena orokorra
    • Hezetasunaren, gatz-spray eta onddoen defentsak
    • MTBF > 100.000 ordu

    Seguru eta seguru

    Sarrerako tentsio tarte zabala 270 ~ 480V AC
    Laneko tenperatura-tarte zabala -30°C ~ +50°C

    Energia-kontsumo baxua

    Lo modu berezia, 2 W-ko potentzia baino gutxiago
    Bihurketa-eraginkortasun handia %96ra arte
    Modu paralelo adimenduna, eraginkortasun onenarekin lan egiten duena

    Aplikazioak

    1, NXR100020 kargagailu-moduluak DC-ko karga azkarreko geltokietan erabil daitezke EVs eta E-busetarako.

    2, NXR100020 kargagailuaren modulua sarrerako gaintentsioaren babesa, azpitentsioa alarma, irteerako gehiegizko korronte eta zirkuitu laburreko babes funtzioak ditu. Kargagailu-moduluak sistema paralelo batean konekta daitezke, bero-trukea eta mantentze-lanak errazteko aukera emanez. Horrek sistemaren aplikagarritasuna eta fidagarritasuna bermatzen ditu.
    3, UXR100020 kargagailu-modulua DC kargatzeko estazioetarako (pilak) barneko potentzia modulua da eta AC energia DC bihurtzeko ibilgailuak kargatzeko. Kargagailu-moduluak 3 faseko korronte sarrera hartzen du eta, ondoren, DC tentsioa 200VDC-500VDC/300VDC-750VDC/150VDC-1000VDC gisa ateratzen du, DC irteera erregulagarri batekin bateria-paketeen eskakizunak asetzeko.

    4, NXR100020 kargagailu-modulua POST (auto-probaren boterea) funtzio batekin hornituta dago, AC sarrerako tentsioaren gain/azpiko babesa, irteerako tentsioaren gaineko babesa, tenperatura gehiegizko babesa eta beste ezaugarri batzuk. Erabiltzaileek hainbat kargagailu-modulu paraleloan konekta ditzakete elikadura-hornidura armairu batera, eta gure EV kargagailu anitz konektatu oso fidagarriak, aplikagarriak, eraginkorrak eta oso mantentze gutxi behar direla bermatzen dugu.

    5,1000V 20kW EV kargagailuaren potentzia-modulua NXR100020 150kW-eko EV kargagailu azkarreko geltokirako.20kw-ko kargatzeko modulua 1000v emc klase b zuzentzailea ev kargagailuaren potentzia-modulua
