Kapalný chladicí systém HPC pro 500kw 600kw EV chlazenou jednotku DC EV nabíjecí stanice

Kapalinový chladicí systém EV, Chladicí systém elektrických vozidel, Kapalinové chlazení pro elektrická vozidla, Chladicí systém EV baterií, Kapalinový chladicí systém s nabíjením EV, Kapalinový chladicí systém, Kapalinové chladicí moduly, Kapalinový chladicí systém HPC

Položka:Kapalný chladicí systém HPC

Jmenovité napětí:12V/DC

Jmenovitý proud:500-800A

Stupeň ochrany:IP68

Velikost:435 × 155 × 410 mm

Pracovní teplota:-30 °C ~ + 50 °C

Hmotnost:7 kg

Osvědčení:CE certifikát

Dotaz WhatsApp Skype E-mail

Detail produktu

Štítky produktu

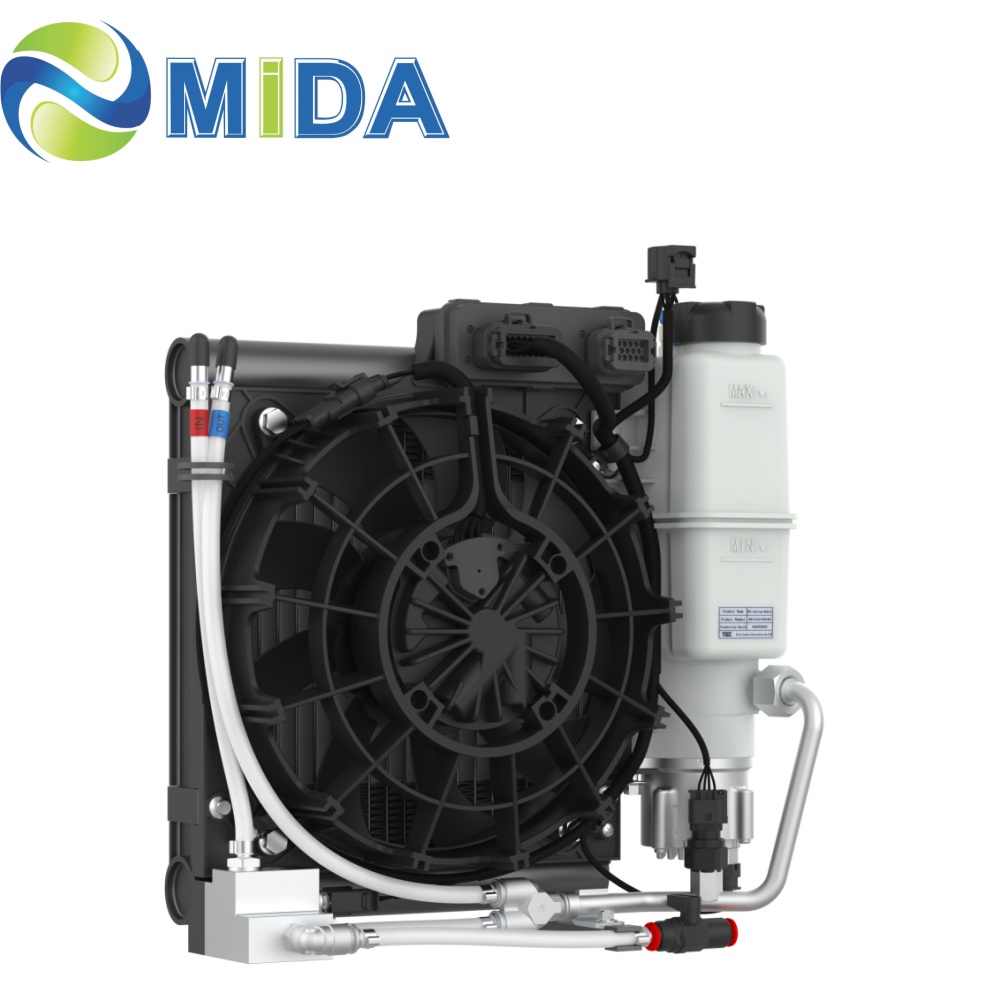

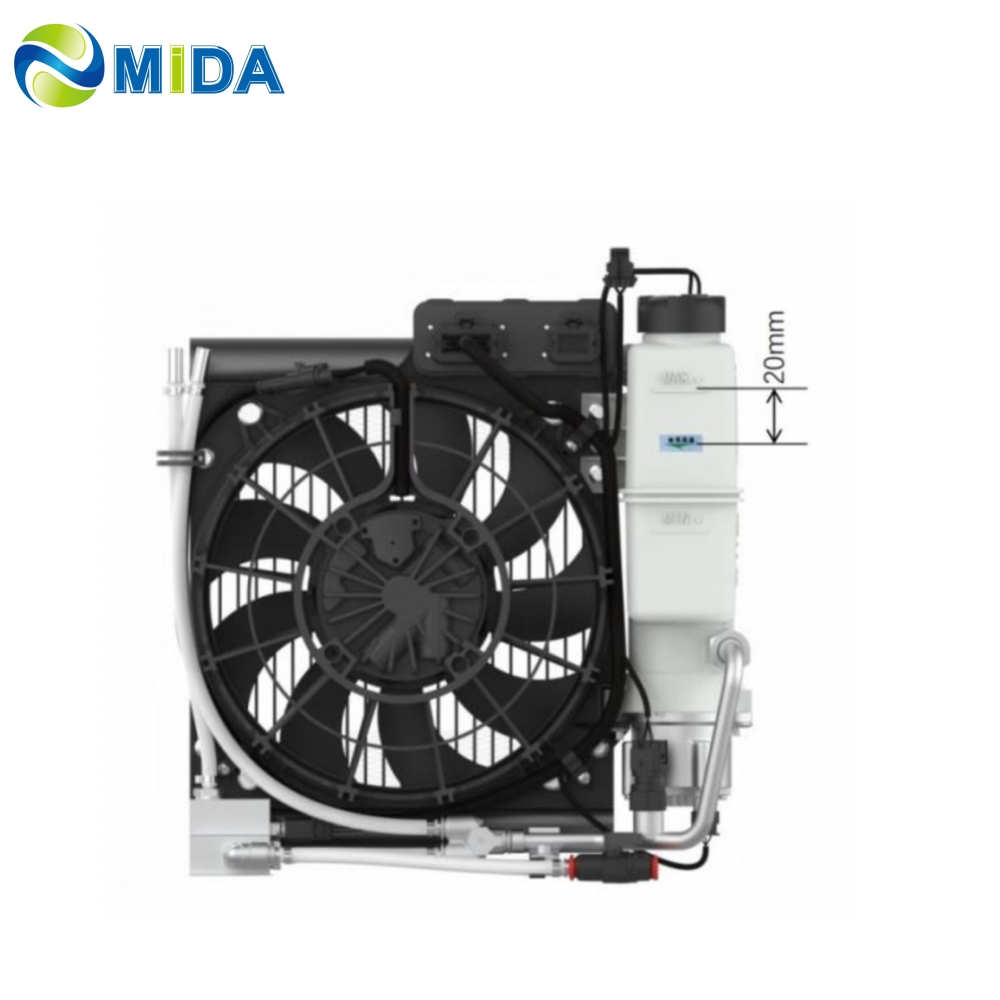

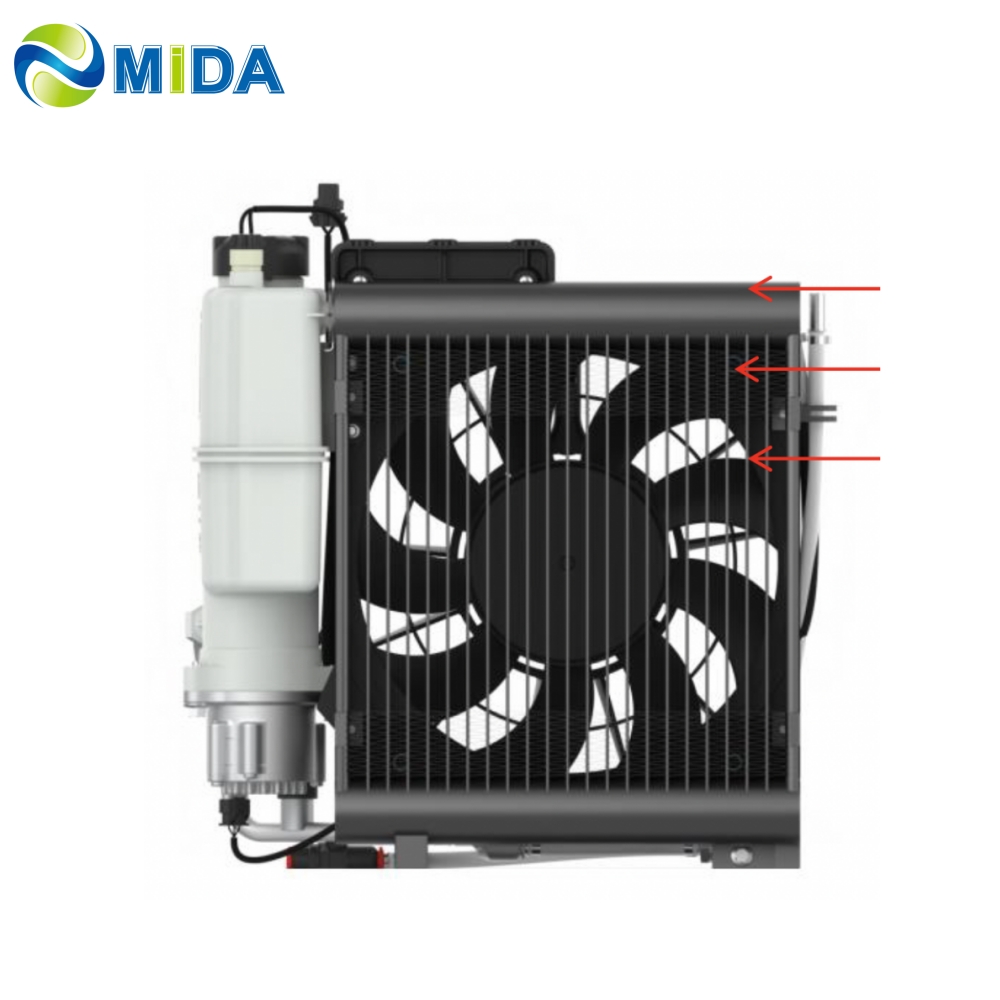

Představení systému chlazení kapalinou nabíjecí stanice EV

Chladicí modul HPC (TD8125010-XC01001) se používá pro technologii inteligentního vysokovýkonného nabíjení (HPC), vyzařovací výkon je 3KW, nabíjecí proud může dosáhnout 500-800A (okolní teplota 50℃) a zajišťuje bezpečný a stabilní provoz z řady vysoce výkonných nabíjecích pistolí. Základní technologií produktu je poskytnout chladicí kapalinu s vhodnou teplotou a průtokem do vedení vysokovýkonné nabíjecí pistole za všech pracovních podmínek, aby se zajistilo, že nárůst teploty vedení vysokovýkonné nabíjecí pistole vzhledem k okolní teplotě nepřekročí 50K (ΔTmax = 50K) během procesu nabíjení.

Vlastnosti CHAdeMO Plug

Vyzařovací výkon: 3000W@4L/min, 700m3/h
Nabíjecí proud: 500-800A
Jmenovité napětí: 12V/DC
Provozní teplota: -30℃～50℃
Rozměry: 435×155×410 mm
Chladící médium: dimethylsilikonový olej
Hlučnost: ≤ 60 dB(A)
Maximální tlak: 0,7 MPa
Průtok média: 4 l/min @ 450 kpa
Komunikační režim: MODBUS 485
Kapalinové chladicí moduly, HPC kapalinový chladicí systém

Kapalinou chlazená nabíjecí jednotka, CCS 2 Plug Kapalinou chlazená nabíjecí jednotka

Parametry kapalinového chladicího modulu HPC Cooling Module

Model	Kapalinový chladicí modul HPC Cooling Module
Vyzařující výkon	3000W@4L/min, 700m3/h
Jmenovitý proud	500A~800A
Jmenovité napětí	12V/DC
Hluk	≤60dB(A）)
Maximální tlak	0,7 MPa
Průtok střední	4 l/min @ 450 kpa
Komunikační režim	Na základě MODBUS 485
Okolní teplota	-30℃~50℃
Stupeň ochrany	IP68
Hlavní materiál
Doba zvedání	25 000 h
Objem nádobky na olej	1,5 l
Chladící médium:	Dimethyl silikonový olej
Rozměry:	435 × 155 × 410 mm
